应用领域 |

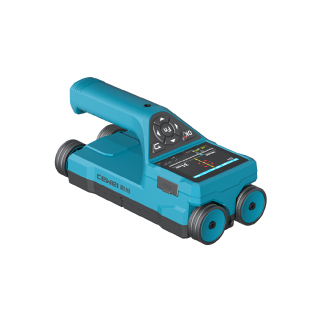

CW-A60一体式钢筋扫描仪，是一种便携式智能无损检测设备，用于检测钢筋混凝土结构施工质量，能够检测钢筋保护层厚度、钢筋位置、走向及分布情况，还可对非磁性和非导电介质中的磁性体及导电体进行检测。
|
功能特点 |
2.8 寸高分辨率彩色液晶屏 (320x240 像素 )；
支持厚度检测、网格扫描模式；
内置大容量锂电池，低功耗设计，电池充满后可连续工作约24小时；
厚度检测模式实时准确判断钢筋位置，钢筋判断更精准，位移更准确；
可检测两钢筋中间位置，瞄准镜及指示灯提示，便于打孔取芯；
细化箍筋修正功能，支持多档间距修正，保护层厚度测量更加准确；
多种标定方法，测量界面和标定界面都可完成仪器标定，自动存储标定值，标定更方便；
主机程序用户可升级，免去仪器返厂带来的麻烦；
具有存储、查看、删除等功能，可存1000个构件；
USB数据传输，无需安装USB驱动，可将仪器数据通过USB线上传至计算机；
PC机专业数据分析软件，轻松完成数据处理及生成报告。
|
依据标准 |
GB 50010-2010《混凝土结构设计规范》（2024版）
GB 50204-2015《混凝土结构工程施工质量验收规范》
GB/T 50344-2019《建筑结构检测技术标准》
JGJ/T 152-2019《混凝土中钢筋检测技术标准》
DB11/T 365-2016《钢筋保护层厚度和钢筋直径检测技术规程》
GB/T 50784-2013《混凝土结构现场检测技术标准》
JJF 1224-2009《钢筋保护层、楼板厚度测量仪校准规范》
JTG/T J21-2011 《公路桥梁承载能力检测评定规程》
|
技术指标 |
钢筋直径设置范围（mm）： Φ6～Φ50
测试量程（mm）：第一量程 1～120； 第二量程 5～210
保护层测量误差(mm)：（±1）1-80；（±2）81-120；（±4）121-210
直径估测模式：有
数据传输模式：充电18650锂电池，工作时长≥24h
自动关机时间：有
供电方式：充电18650锂电池，工作时长≥24h
屏幕：2.8寸彩色液晶屏(320x240像素)
存储数量：1000个构件（10万个测点）
蓝牙： 低功耗5.2蓝牙
|
